วิธีการเชื่อมต่อเซ็นเซอร์วัดระดับ RS485 หลายตัวเข้าด้วยกันในเครือข่าย?

ในฐานะซัพพลายเออร์ของเซ็นเซอร์ระดับ RS485 ฉันเข้าใจถึงความสำคัญของการเชื่อมต่อเซ็นเซอร์หลายตัวในเครือข่ายอย่างมีประสิทธิภาพ โพสต์ในบล็อกนี้จะให้คำแนะนำที่ครอบคลุมเกี่ยวกับวิธีเชื่อมต่อเซ็นเซอร์ระดับ RS485 หลายตัวในเครือข่าย รวมถึงขั้นตอนที่จำเป็น ข้อควรพิจารณา และแนวทางปฏิบัติที่ดีที่สุด

ทำความเข้าใจกับการสื่อสาร RS485

RS485 เป็นมาตรฐานสำหรับการสื่อสารแบบอนุกรมผ่านอินเทอร์เฟซไฟฟ้าแบบดิฟเฟอเรนเชียลแบบสมดุล มีการใช้กันอย่างแพร่หลายในการใช้งานทางอุตสาหกรรมเนื่องจากความสามารถในการรองรับการสื่อสารทางไกล อุปกรณ์หลายตัวบนบัสเดียว และการป้องกันเสียงรบกวนที่แข็งแกร่ง RS485 ช่วยให้สามารถกำหนดค่าแบบหลายจุดได้ โดยอุปกรณ์หลายตัวสามารถเชื่อมต่อกับสายสื่อสารเดียวกันได้

ส่วนประกอบที่จำเป็น

ก่อนที่จะเชื่อมต่อเซ็นเซอร์ระดับ RS485 หลายตัว คุณต้องรวบรวมส่วนประกอบที่จำเป็น:

• เซ็นเซอร์ระดับ RS485: เซ็นเซอร์เหล่านี้ได้รับการออกแบบมาเพื่อวัดระดับของสาร (เช่น ของเหลวหรือผง) และส่งข้อมูลโดยใช้โปรโตคอล RS485
• สายเคเบิลสื่อสาร RS485: แนะนำให้ใช้สายเคเบิลคู่บิดเกลียวแบบมีชีลด์สำหรับการสื่อสาร RS485 เพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า
• เครื่องรับส่งสัญญาณ RS485: หากอุปกรณ์ของคุณไม่มีตัวรับส่งสัญญาณ RS485 ในตัว คุณจะต้องใช้ตัวรับส่งสัญญาณภายนอกเพื่อแปลงสัญญาณ RS232 หรือ TTL เป็นสัญญาณ RS485
• ตัวต้านทานการสิ้นสุด: ตัวต้านทานการสิ้นสุดใช้เพื่อป้องกันการสะท้อนของสัญญาณที่ปลายสายสื่อสาร โดยทั่วไปจะอยู่ที่ 120 โอห์มสำหรับเครือข่าย RS485

คำแนะนำทีละขั้นตอนในการเชื่อมต่อเซ็นเซอร์ระดับ RS485 หลายตัว

1. วางแผนโทโพโลยีเครือข่าย

   • โทโพโลยีที่พบบ่อยที่สุดสำหรับเครือข่าย RS485 คือโทโพโลยีแบบเดซี่เชน ในโทโพโลยีนี้ เซ็นเซอร์จะเชื่อมต่อกันในลักษณะเส้นตรง เซ็นเซอร์แต่ละตัวควรเชื่อมต่อกับเซ็นเซอร์ก่อนหน้าและถัดไปในห่วงโซ่โดยใช้สายสื่อสาร RS485
   • หลีกเลี่ยงการสร้างลูปในเครือข่าย เนื่องจากอาจทำให้เกิดการรบกวนสัญญาณและปัญหาการสื่อสารได้

2. เพิ่มพลังให้เซ็นเซอร์

   • ตรวจสอบให้แน่ใจว่าเซ็นเซอร์ระดับ RS485 แต่ละตัวได้รับพลังงานอย่างเหมาะสม เซ็นเซอร์บางตัวอาจมีแหล่งจ่ายไฟในตัว ในขณะที่บางตัวอาจต้องใช้แหล่งพลังงานภายนอก ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟมีเสถียรภาพและอยู่ภายในช่วงแรงดันไฟฟ้าที่ระบุของเซ็นเซอร์

3. เชื่อมต่อสายสื่อสาร RS485

   • เชื่อมต่อสาย A และ B ของสายเคเบิลสื่อสาร RS485 เข้ากับขั้วต่อ A และ B ที่สอดคล้องกันบนเซ็นเซอร์ระดับ RS485 แต่ละตัว โดยทั่วไปแล้วสาย A จะเป็นสัญญาณบวก และสาย B จะเป็นสัญญาณลบ
   • ตรวจสอบให้แน่ใจว่าการเชื่อมต่อแน่นหนาและไม่มีไฟฟ้าลัดวงจร ใช้เทคนิคการย้ำหรือการบัดกรีที่เหมาะสมเพื่อให้แน่ใจว่าการเชื่อมต่อเชื่อถือได้

4. ติดตั้งตัวต้านทานการสิ้นสุด

   • ที่ปลายแต่ละด้านของเครือข่าย RS485 ให้ติดตั้งตัวต้านทานปลายสาย 120 โอห์มระหว่างสาย A และ B ซึ่งช่วยป้องกันการสะท้อนของสัญญาณและรับประกันการสื่อสารที่สะอาด
   • เซ็นเซอร์บางตัวอาจมีตัวต้านทานปลายสายในตัวซึ่งสามารถเปิดหรือปิดใช้งานได้ ตรวจสอบคู่มือผู้ใช้เซ็นเซอร์เพื่อดูคำแนะนำในการกำหนดค่าตัวต้านทานปลายสาย

5. กำหนดค่าเซ็นเซอร์

   • เซ็นเซอร์ระดับ RS485 แต่ละตัวจะต้องได้รับการกำหนดที่อยู่เฉพาะบนเครือข่าย ที่อยู่นี้ใช้เพื่อระบุเซ็นเซอร์เมื่อมีการส่งและรับข้อมูล
   • ใช้ซอฟต์แวร์กำหนดค่าของเซ็นเซอร์หรืออินเทอร์เฟซการเขียนโปรแกรมเพื่อตั้งค่าที่อยู่ของเซ็นเซอร์แต่ละตัว ตรวจสอบให้แน่ใจว่าที่อยู่อยู่ในช่วงที่ถูกต้องซึ่งระบุโดยผู้ผลิตเซ็นเซอร์

6. ทดสอบเครือข่าย

   • เมื่อเชื่อมต่อและกำหนดค่าเซ็นเซอร์ทั้งหมดแล้ว ให้ทดสอบเครือข่ายเพื่อให้แน่ใจว่าการสื่อสารทำงานได้อย่างถูกต้อง คุณสามารถใช้เครื่องทดสอบการสื่อสาร RS485 หรือซอฟต์แวร์ตรวจสอบเพื่อตรวจสอบการรับส่งข้อมูลจากเซ็นเซอร์แต่ละตัว
   • หากมีปัญหาด้านการสื่อสาร ให้ตรวจสอบการเชื่อมต่อ ตัวต้านทานปลายสาย และที่อยู่เซ็นเซอร์ ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟมีเสถียรภาพและไม่มีแหล่งกำเนิดสัญญาณรบกวนแม่เหล็กไฟฟ้าในบริเวณใกล้เคียง

ข้อควรพิจารณาและแนวปฏิบัติที่ดีที่สุด

• ความยาวสายเคเบิล: ความยาวสายเคเบิลสูงสุดสำหรับการสื่อสาร RS485 ขึ้นอยู่กับอัตราข้อมูลและคุณภาพของสายเคเบิล ตามกฎทั่วไป ยิ่งอัตราข้อมูลสูงเท่าใด ความยาวสายเคเบิลก็จะสั้นลงเท่านั้น ตรวจสอบให้แน่ใจว่าได้ปฏิบัติตามคำแนะนำของผู้ผลิตสำหรับความยาวสายเคเบิลสูงสุด
• การรบกวนทางแม่เหล็กไฟฟ้า (EMI): การสื่อสาร RS485 อาจได้รับผลกระทบจาก EMI จากอุปกรณ์ไฟฟ้า มอเตอร์ และสายไฟที่อยู่ใกล้เคียง ใช้สายเคเบิลคู่บิดเกลียวที่มีฉนวนหุ้มและเทคนิคการต่อลงดินที่เหมาะสมเพื่อลด EMI
• อัตราข้อมูล: เลือกอัตราข้อมูลที่เหมาะสมสำหรับแอปพลิเคชันของคุณ อัตราข้อมูลที่สูงกว่าช่วยให้สามารถรับส่งข้อมูลได้เร็วขึ้น แต่ยังเพิ่มความไวต่อ EMI อีกด้วย ตรวจสอบให้แน่ใจว่าเซ็นเซอร์และอุปกรณ์สื่อสารรองรับอัตราข้อมูลที่เลือก
• การจัดการเครือข่าย: ใช้ระบบการจัดการเครือข่ายที่เหมาะสมเพื่อตรวจสอบความสมบูรณ์และประสิทธิภาพของเครือข่าย RS485 วิธีนี้สามารถช่วยให้คุณตรวจจับและแก้ไขปัญหาต่างๆ ได้อย่างรวดเร็ว

เซ็นเซอร์ระดับ RS485 ที่แนะนำ

ในฐานะซัพพลายเออร์ของเซ็นเซอร์ระดับ RS485 เรานำเสนอเซ็นเซอร์คุณภาพสูงที่หลากหลายเพื่อตอบสนองความต้องการเฉพาะของคุณ นี่คือเซ็นเซอร์บางส่วนที่เราแนะนำ:

• เซ็นเซอร์อุณหภูมิและระดับ: เซ็นเซอร์นี้รวมการวัดอุณหภูมิและระดับไว้ในอุปกรณ์เดียว เหมาะสำหรับการใช้งานที่ต้องการข้อมูลอุณหภูมิและระดับ
• เซ็นเซอร์ระดับความต้านทานการกัดกร่อน: เซ็นเซอร์นี้ได้รับการออกแบบมาให้ทนต่อสภาพแวดล้อมที่รุนแรงและสารกัดกร่อน เหมาะอย่างยิ่งสำหรับการใช้งานในกระบวนการแปรรูปทางเคมี การบำบัดน้ำเสีย และอุตสาหกรรมอื่นๆ

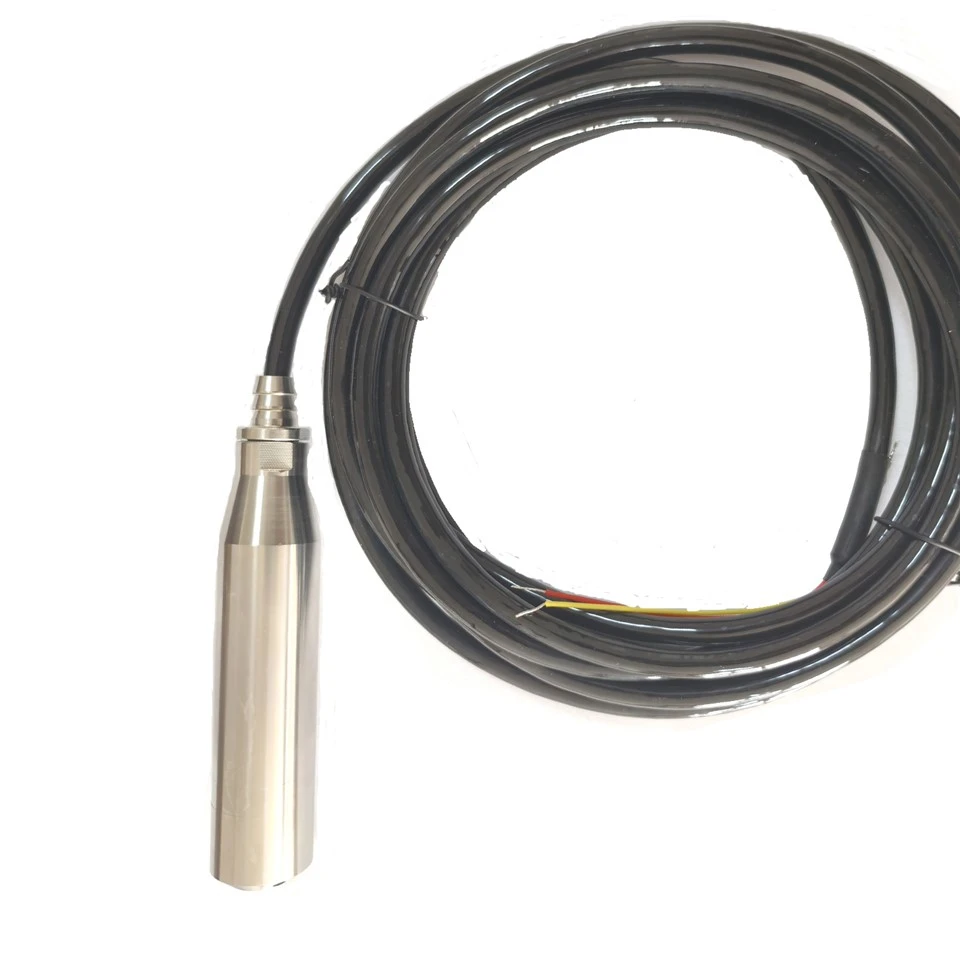

• เครื่องส่งสัญญาณระดับใต้น้ำราคาประหยัดที่ออกแบบใหม่: เครื่องส่งสัญญาณระดับใต้น้ำนี้เป็นโซลูชันที่คุ้มค่าสำหรับการวัดระดับของเหลวในถังและบ่อน้ำ ติดตั้งง่ายและให้การวัดที่แม่นยำและเชื่อถือได้
